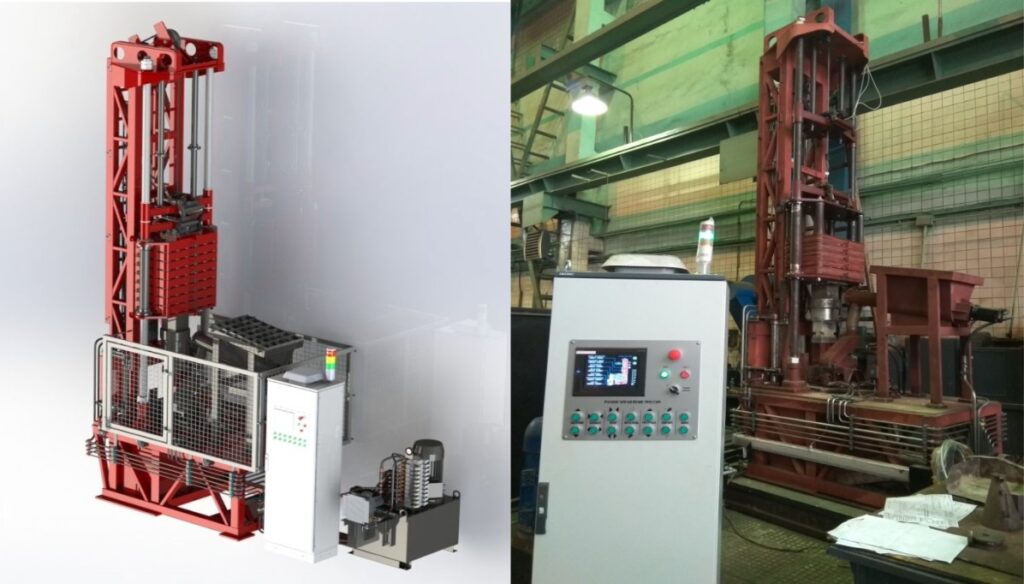

УДАРНО-ВОЛНОВОЙ ПРЕСС

ПРЕСС ПРЕДНАЗНАЧЕН ДЛЯ ПРОИЗВОДСТВА ШТУЧНЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ МЕТОДОМ ПОЛУСУХОГО ГИПЕРПРЕССОВАНИЯ.

В состав комплекса входит:
  • ударно-волновой пресс;
  • пресс-форма;
  • механизм подачи формовочной смеси;
  • механизм укладки готовых изделий.

По желанию Заказчика возможна комплектация дополнительными быстросменными пресс-формами для изготовления различных типов строительных изделий.

Технические характеристики пресса:

Производительность (шт/час)600
Установленная мощность (кВт)5,5
Напряжение питания (В)380
Расход сырья (кг/час)2000-3000
Энергия удара (кг/м)300
Габаритные размеры: длина, ширина, высота1350 x 1150 x 3300
Масса (кг)4000

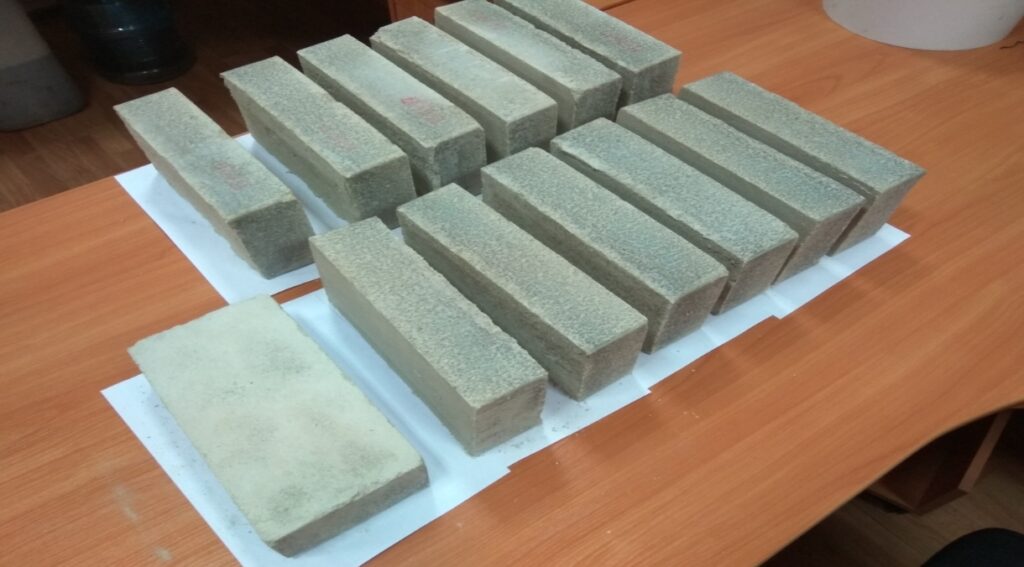

Характеристики грунтоблоков без стабилизирующих добавок:

Масса (кг)4000

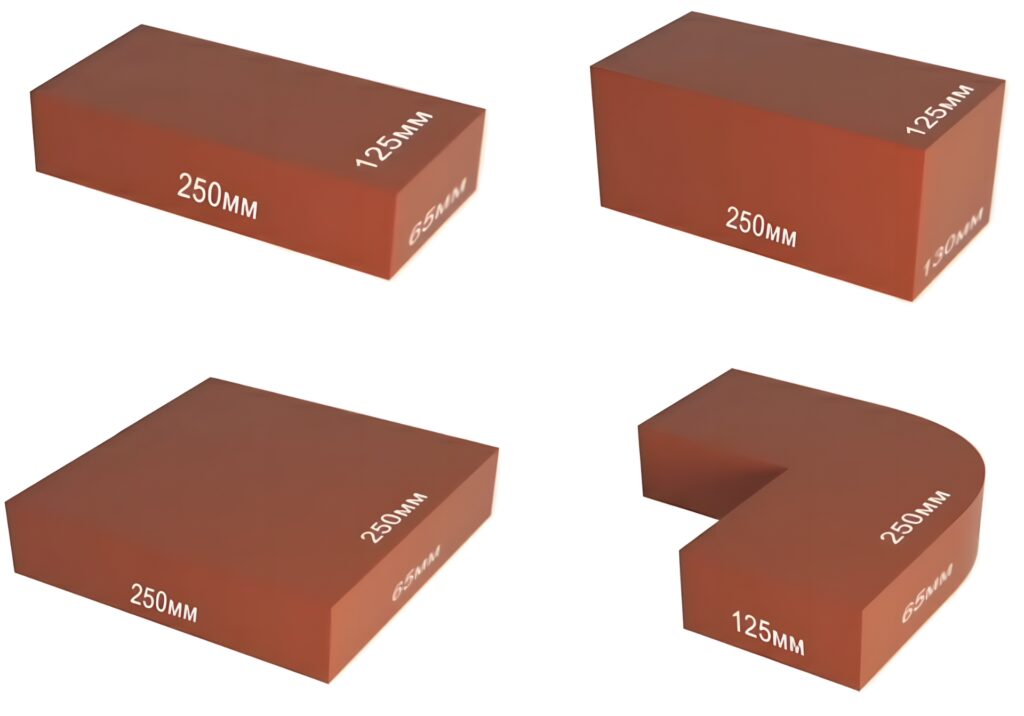

Размеры: длина, ширина, высота250 x 120 x (65-80)
Масса (кг)3-3,5
Плотность (кг/м³)1600-2000
Прочность на сжатие (кг/см2)350-670
Теплопроводность (Вт/м.°C)0,82
МорозостойкостьБолее 100

Характеристики сырья:

Любые суглинки с содержанием глиныНе менее 20%
Влажность должна обеспечивать сыпучестьНе более 12%
Фракция камней (комков)Не более 15-20мм
Отсевы известняка60-75%
Активный ил сточных вод15-30%
Зола10%
Озерный ил20%
Портландцемент5-10%

Сравнительная таблица механических показателей кирпичей (одинарный полнотелый кирпич)

№ п.п. Изделие Предел прочности при сжатии, кгс/см2 Предел прочности при изгибе, кгс/см2
средний для пяти образцов кирпича наименьший из значений средний для пяти образцов кирпича наименьший из значений
1. Кирпич прессованный 378 313 49,7 37
2. Кирпич силикатный М300
ГОСТ 379-2015
300 240 40 27
3. Кирпич силикатный М250
ГОСТ 379-2015
250 200 35 23
4. Кирпич силикатный М200
ГОСТ 379-2015
200 160 32 21

Технические характеристики пресса:

№ п/п Параметры Наименование Комплектация 300 шт./час Комплектация 600 шт./час Комплектация 2500 шт./час
1. Производительность, (по рядовому полнотелому кирпичу, марки М300, габаритные размеры 250х120х65 мм) 300 шт./час 600 шт./час 2500 шт./час
2. Состав оборудования Пресс Пресс-форма под полнотелый кирпич, 250х120х65 Пресс-форма под полнотелый кирпич, 250х120х65 Пресс-форма под полнотелый кирпич, 250х120х65 - (4)
3. Модуль механизированной подачи формовочной смеси Модуль автоматизированной подачи формовочной смеси Модуль автоматизированной подачи формовочной смеси - (4)
4. Приемный стол для готовых кирпичей Модуль автоматизированной укладки готовых кирпичей на поддон Модуль автоматизированной укладки готовых кирпичей на поддон - (2)
5. Пульт оператора Система автоматизированного управления. Пост управления оператора Система автоматизированного управления. Кабина управления оператора

Строительня технология «ГРУНТ» (СТГ) (дешевая технология для массового строительства индивидуального жилья)

Технология строительства индивидуального жилья из грунта — разновидности широко распространенного глинистого грунта (суглинка), содержащего в своем составе глину, песок, ил, слюду, известь, оксиды железа, мелкую гальку и другие примеси.

Постройки из грунта могут быть вполне современными и функциональными, ничуть не уступая в этом своим деревянным, кирпичным и бетонным собратьям.

Грунт имеет массу преимуществ перед другими строительными материалами: онвстречается почти повсеместно, ее добыча и обработка не энергоемки, а значит, не наносят ущерба окружающей среде. Но самое главное, стены из грунта создают в помещении благоприятный микроклимат. Они словно дышат, активно вбирая в себя излишнюю влагу, а затем постепенно отдавая ее обратно. То же касается и тепла, которое грунтобитные стены сначала аккумулируют, а потом постепенно отдают. Это позволяет поддерживать в помещениях ровную, умеренную температуру и реже использовать обогревательные приборы.

Суть строительной технологии «ГРУНТ» (СТГ) заключается в модернизации древней глинобитной технологии, на основе применения современного оборудования и материалов, повышающих прочность и влагостойкость грунтобитных стен. Жизнеспособность СТГ базируется на тысячелетнем возрасте таких всемирно известных глинобитных сооружений, как архитектурные ансамбли Самарканда, Бухары и других городов бывшего СССР.

Импульсом к разработке СТГ в СССР послужил симпозиум «По проблеме массового производства строительных блоков непосредственно из грунтовых пород для строительства малоэтажных зданий и сооружений», который состоялся в Москве 10-12 апреля 1989г.

СТГ имеет различные варианты возведения стен. Наиболее удобным вариантом является использование готовых грунтоблоков производимых с помощью мобильного оборудования.

Грунтоблоки с размерами обычного кирпича (250х120х65мм) без стабилизирующих добавок делаются с помощью пресса, входящего в комплект мини-завода. Для изготовления таких грунтоблоков используется принцип полусухого гиперпрессования грунта в матрице заданной формы. В процессе сжатия грунта, глина, содержащаяся в нем, обладая высокой пластичностью, вытесняет из грунта воздух, заполняет его пустоты, увеличивая тем самым, суммарную площадь соприкосновения частиц грунта и число взаимно притягивающихся друг к другу молекул, что ведет к его упрочнению. Со временем, при высыхании грунтоблока (7-10 дней), вода, находящаяся между частицами грунта, испаряется, в результате суммарная площадь соприкосновения твердых частиц увеличиваться, что ведет к дополнительному повышению его прочности до (50-70) кг/см2.

Более крупные блоки размерами 360х170х130 или 440х220х110мм делаются с использованием напольных форм (ящиков без дна) путем трамбовки грунта с помощью трамбовочного инструмента.

Кладку стен из свежих грунтоблоков можно делать без раствора, так как свежеизготовленные блоки, имея гладкие ровные поверхности, слипаются.

С целью повышения теплоизоляции грунтоблочных стен, они могут делаться трехслойными. Основной несущий внутренний слой из грунтоблоков, наружная часть из декоративных облицовочных материалов, промежуточная из теплоизоляционного материала.

Стены можно возводить и путем трамбовки грунта в съемной передвижной опалубке.

Для производства грунтоблоков в 1989-93гг использовались гидропрессы США и отечественные установки «Грунт-1», которые делались путем переоборудования гидропресса марки Б-6234, предназначенного для прессования металлической стружки, с усилием прессования 250тон. Используя опыт эксплуатации этого пресса, в 1992г. предприятием ИЧП Глазырина В.П. «ГРУНТ», совместно с основоположниками современной отечественной технологии использования грунта в строительстве Шукуровым Э.Д. и Лукъянцем Б.Н., был сконструирован и изготовлен первый и единственный в СССР экспериментальный пресс ударного принципа действия «УТБ-1». Пресс демонстрировался в Екатеринбурге на выставке «Уралконверсия — 93″ и получил высокую оценку губернатора Свердловской области г. РосселяЭ. Э. На основе этого пресса в 1993г. был сконструирован более совершенный пресс «ПАКТ-600» производи-тельностью 600 грунтоблоков в час с размерами 250х120х(65-90)мм, опытный образец которого также демонстриро-вался на выставке в г. Екатеринбурге и рекламировался по местному телевиденью. Для обеспечения работы пресса было разработано дополнительное оборудование для измельчения грунта (дезинтегратор) и его загрузки в бункер пресса (элеватор). Комплект указанного оборудования представлял собой мини-завод  для изготовления грунтоблоков на месте строительства.

Однако в результате развала СССР и последующего экономического кризиса, производство прессов было свернуто.

Чертежи и другие документы по технологии «ГРУНТ» были взяты за основу ииспользованы для усовершенствования данной технологии. Разработан и изготовлен пресс для производства прочных грунтоблоков из рядовых широко распространенных суглинистых грунтов и отсевов известняка

УДАРНО-ВОЛНОВОЙ ПРЕСС

ПРЕСС ПРЕДНАЗНАЧЕН ДЛЯ ПРОИЗВОДСТВА ШТУЧНЫХ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ МЕТОДОМ ПОЛУСУХОГО ГИПЕРПРЕССОВАНИЯ.

В состав комплекса входит:
  • ударно-волновой пресс;
  • пресс-форма;
  • механизм подачи формовочной смеси;
  • механизм укладки готовых изделий.

По желанию Заказчика возможна комплектация дополнительными быстросменными пресс-формами для изготовления различных типов строительных изделий.

Технические характеристики пресса:

Производительность (шт/час)600
Установленная мощность (кВт)5,5
Напряжение питания (В)380
Расход сырья (кг/час)2000-3000
Энергия удара (кг/м)300
Габаритные размеры: длина, ширина, высота1350 x 1150 x 3300
Масса (кг)4000

Характеристики грунтоблоков без стабилизирующих добавок:

Масса (кг)4000
Размеры: длина, ширина, высота250 x 120 x (65-80)
Масса (кг)3-3,5
Плотность (кг/м³)1600-2000
Прочность на сжатие (кг/см2)350-670
Теплопроводность (Вт/м.°C)0,82
МорозостойкостьБолее 100

Характеристики сырья:

Любые суглинки с содержанием глиныНе менее 20%
Влажность должна обеспечивать сыпучестьНе более 12%
Фракция камней (комков)Не более 15-20мм
Отсевы известняка60-75%
Активный ил сточных вод15-30%
Зола10%
Озерный ил20%
Портландцемент5-10%

Сравнительная таблица механических показателей кирпичей (одинарный полнотелый кирпич)

№ п.п.: 1.
Изделие: Кирпич прессованный
Средний при сжатии: 378
Наименьший при сжатии: 313
Средний при изгибе: 49,7
Наименьший при изгибе: 37
№ п.п.: 2.
Изделие: Кирпич силикатный М300
ГОСТ 379-2015
Средний при сжатии: 300
Наименьший при сжатии: 240
Средний при изгибе: 40
Наименьший при изгибе: 27
№ п.п.: 3.
Изделие: Кирпич силикатный М250
ГОСТ 379-2015
Средний при сжатии: 250
Наименьший при сжатии: 200
Средний при изгибе: 35
Наименьший при изгибе: 23
№ п.п.: 4.
Изделие: Кирпич силикатный М200
ГОСТ 379-2015
Средний при сжатии: 200
Наименьший при сжатии: 160
Средний при изгибе: 32
Наименьший при изгибе: 21

Технические характеристики пресса:

№ п/п: 1.
Параметры: Производительность (по рядовому полнотелому кирпичу, марки М300, габаритные размеры 250х120х65 мм)
Наименование:
Комплектация 300 шт./час: 300 шт./час
Комплектация 600 шт./час: 600 шт./час
Комплектация 2500 шт./час: 2500 шт./час
№ п/п: 2.
Параметры: Состав оборудования
Наименование: Пресс
Комплектация 300 шт./час: Пресс-форма под полнотелый кирпич, 250х120х65
Комплектация 600 шт./час: Пресс-форма под полнотелый кирпич, 250х120х65
Комплектация 2500 шт./час: Пресс-форма под полнотелый кирпич, 250х120х65 - (4)
№ п/п: 3.
Параметры:
Наименование: Модуль механизированной подачи формовочной смеси
Комплектация 300 шт./час: Модуль автоматизированной подачи формовочной смеси
Комплектация 600 шт./час: Модуль автоматизированной подачи формовочной смеси - (4)
Комплектация 2500 шт./час:
№ п/п: 4.
Параметры:
Наименование: Приемный стол для готовых кирпичей
Комплектация 300 шт./час: Модуль автоматизированной укладки готовых кирпичей на поддон
Комплектация 600 шт./час: Модуль автоматизированной укладки готовых кирпичей на поддон - (2)
Комплектация 2500 шт./час:
№ п/п: 5.
Параметры:
Наименование: Пульт оператора
Комплектация 300 шт./час: Система автоматизированного управления. Пост управления оператора
Комплектация 600 шт./час: Система автоматизированного управления. Кабина управления оператора
Комплектация 2500 шт./час:

Строительня технология «ГРУНТ» (СТГ) (дешевая технология для массового строительства индивидуального жилья)

Технология строительства индивидуального жилья из грунта — разновидности широко распространенного глинистого грунта (суглинка), содержащего в своем составе глину, песок, ил, слюду, известь, оксиды железа, мелкую гальку и другие примеси.

Постройки из грунта могут быть вполне современными и функциональными, ничуть не уступая в этом своим деревянным, кирпичным и бетонным собратьям.

Грунт имеет массу преимуществ перед другими строительными материалами: онвстречается почти повсеместно, ее добыча и обработка не энергоемки, а значит, не наносят ущерба окружающей среде. Но самое главное, стены из грунта создают в помещении благоприятный микроклимат. Они словно дышат, активно вбирая в себя излишнюю влагу, а затем постепенно отдавая ее обратно. То же касается и тепла, которое грунтобитные стены сначала аккумулируют, а потом постепенно отдают. Это позволяет поддерживать в помещениях ровную, умеренную температуру и реже использовать обогревательные приборы.

Суть строительной технологии «ГРУНТ» (СТГ) заключается в модернизации древней глинобитной технологии, на основе применения современного оборудования и материалов, повышающих прочность и влагостойкость грунтобитных стен. Жизнеспособность СТГ базируется на тысячелетнем возрасте таких всемирно известных глинобитных сооружений, как архитектурные ансамбли Самарканда, Бухары и других городов бывшего СССР.

Импульсом к разработке СТГ в СССР послужил симпозиум «По проблеме массового производства строительных блоков непосредственно из грунтовых пород для строительства малоэтажных зданий и сооружений», который состоялся в Москве 10-12 апреля 1989г.

СТГ имеет различные варианты возведения стен. Наиболее удобным вариантом является использование готовых грунтоблоков производимых с помощью мобильного оборудования.

Грунтоблоки с размерами обычного кирпича (250х120х65мм) без стабилизирующих добавок делаются с помощью пресса, входящего в комплект мини-завода. Для изготовления таких грунтоблоков используется принцип полусухого гиперпрессования грунта в матрице заданной формы. В процессе сжатия грунта, глина, содержащаяся в нем, обладая высокой пластичностью, вытесняет из грунта воздух, заполняет его пустоты, увеличивая тем самым, суммарную площадь соприкосновения частиц грунта и число взаимно притягивающихся друг к другу молекул, что ведет к его упрочнению. Со временем, при высыхании грунтоблока (7-10 дней), вода, находящаяся между частицами грунта, испаряется, в результате суммарная площадь соприкосновения твердых частиц увеличиваться, что ведет к дополнительному повышению его прочности до (50-70) кг/см2.

Более крупные блоки размерами 360х170х130 или 440х220х110мм делаются с использованием напольных форм (ящиков без дна) путем трамбовки грунта с помощью трамбовочного инструмента.

Кладку стен из свежих грунтоблоков можно делать без раствора, так как свежеизготовленные блоки, имея гладкие ровные поверхности, слипаются.

С целью повышения теплоизоляции грунтоблочных стен, они могут делаться трехслойными. Основной несущий внутренний слой из грунтоблоков, наружная часть из декоративных облицовочных материалов, промежуточная из теплоизоляционного материала.

Стены можно возводить и путем трамбовки грунта в съемной передвижной опалубке.

Для производства грунтоблоков в 1989-93гг использовались гидропрессы США и отечественные установки «Грунт-1», которые делались путем переоборудования гидропресса марки Б-6234, предназначенного для прессования металлической стружки, с усилием прессования 250тон. Используя опыт эксплуатации этого пресса, в 1992г. предприятием ИЧП Глазырина В.П. «ГРУНТ», совместно с основоположниками современной отечественной технологии использования грунта в строительстве Шукуровым Э.Д. и Лукъянцем Б.Н., был сконструирован и изготовлен первый и единственный в СССР экспериментальный пресс ударного принципа действия «УТБ-1». Пресс демонстрировался в Екатеринбурге на выставке «Уралконверсия — 93″ и получил высокую оценку губернатора Свердловской области г. РосселяЭ. Э. На основе этого пресса в 1993г. был сконструирован более совершенный пресс «ПАКТ-600» производи-тельностью 600 грунтоблоков в час с размерами 250х120х(65-90)мм, опытный образец которого также демонстриро-вался на выставке в г. Екатеринбурге и рекламировался по местному телевиденью. Для обеспечения работы пресса было разработано дополнительное оборудование для измельчения грунта (дезинтегратор) и его загрузки в бункер пресса (элеватор). Комплект указанного оборудования представлял собой мини-завод  для изготовления грунтоблоков на месте строительства.

Однако в результате развала СССР и последующего экономического кризиса, производство прессов было свернуто.

Чертежи и другие документы по технологии «ГРУНТ» были взяты за основу ииспользованы для усовершенствования данной технологии. Разработан и изготовлен пресс для производства прочных грунтоблоков из рядовых широко распространенных суглинистых грунтов и отсевов известняка
